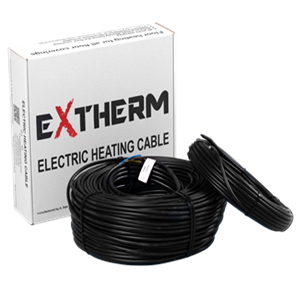

Двожильні нагрівальні кабелі EXTHERM ETC ECO

Двожильні нагрівальні кабелі серії ETС ECO призначені  для підтримання комфортної температури або опалення  приміщення. Також можуть використовуватись для зовнішнього застосування: системи сніготанення для покрівель, водостоків, сходинок, захист від замерзання води і рідини в трубах. Встановлюються на площі довільних конфігурацій і розмірів. Регулювання температури відбувається за допомогою електронного терморегулятора з датчиком температури. Кабелі не потребують обслуговування при експлуатації. Гарантійний термін – 20 років.

Технічні дані:
Напруга мережі 230 В
Питома потужність 20 Вт/м пог
Товщина кабелю 5 мм
Макс. робоча температура 80° С
Клас захисту IP X7
Ізоляція нагрівальних  жил FEP (TEFLON)  (Макс. температура експлуатації 205°С)
Захисний екран Багатожильний (32 алюмінієвих жили) + ізоляційна поліестерова плівка
Зовнішня  ізоляція PVC
Кабель для підключення до мережі 3 м




Конструкція нагрівального кабелю:

Параметри нагрівальних кабелів  ETC ECO:
Найменування Довжина, м Потужність при 230В, Вт Опір, Ом Ціна, грн
ETC ECO   20­-200 10,00 200 265 1 848
ETC ECO   20­-300 15,00 300 176 2 211
ETC ECO   20-­400 20,00 400 132 2 277
ETC ECO   20­-500 25,00 500 106 2 574
ETC ECO   20­-600 30,00 600 88 2 805
ETC ECO   20-­800 40,00 800 66 3 267
  ETC ECO   20-­1000 50,00 1000 53 4 290
  ETC ECO   20­-1200 60,00 1200 44 4 785
  ETC ECO   20­-1400 70,00 1400 38 5 610
  ETC ECO   20­-1600 80,00 1600 33 6 270
  ETC ECO   20-­1800 90,00 1800 29 6 930
  ETC ECO   20­-2000 100,00 2000 27 7 425
  ETC ECO   20-­2300 115,00 2300 23 8 250
  ETC ECO   20-­2500 125,00 2500 21 9 240
  ETC ECO   20­-3000 150,00 3000 18 10 560






Двожильні нагрівальні кабелі EXTHERM ETT ECO

Двожильні нагрівальні кабелі серії  ETT ECO призначені для зовнішнього застосування: системи сніготанення для покрівель, водостоків, сходинок, захист від замерзання води і рідини в трубах. Управління роботою кабелів ЕТТ ECO відбувається за допомогою  датчика температури, датчика вологості, термостатів та метеостанцій. Кабелі не потребують обслуговування при експлуатації.  Гарантійний термін – 20 років.

Технічні  дані:
Напруга мережі 230 В
Питома потужність 30 Вт/м пог
Товщина кабелю 7 мм
Макс. робоча температура 80° С
Клас захисту IP X7
Ізоляція нагрівальних  жил FEP (TEFLON)  (Макс. температура експлуатації 205°С)
Захисний екран Багатожильний (32 алюмінієвих жили) + ізоляційна поліестерова плівка
Зовнішня  ізоляція PVC
Кабель для підключення до мережі 3 м




Конструкція нагрівального кабелю:
Параметри нагрівальних кабелів ETТ ECO:
Найменування Довжина, м Потужність при 230В, Вт Опір, Ом Ціна, грн
ETT ECO   30-­240 8,00 240 211 1 669
ETT ECO   30-­360 12,00 360 141 1 916
ETT ECO   30­-480 16,00 480 106 2 225
ETT ECO   30-­600 20,00 600 81 2 596
ETT ECO   30-­840 28,00 840 59 3 276
  ETT ECO   30-­1080 36,00 1080 48 3 956
  ETT ECO   30­-1290 43,00 1290 41 4 512
  ETT ECO   30­-1440 48,00 1440 35 4 945
  ETT ECO   30­-1680 56,00 1680 31 5 563
  ETT ECO   30­-1920 64,00 1920 26 6 305
  ETT ECO   30-­2190 73,00 2190 24 7 170
  ETT ECO   30-­2400 80,00 2400 21 7 418
  ETT ECO   30­-2790 93,00 2790 19 8 159
  ETT ECO   30-­3150 105,00 3150 17 9 396
  ETT ECO   30-­3570 119,00 3570 15 10 879



Нагрівальні кабелі для систем теплої підлоги

Системи теплої підлоги на базі нагрівального кабелю – це високоефективні вироби обігріву які використовуються в приміщеннях, різних за призначенням та площею. Вони можуть використовуватись, як сумісно з центральною опалювальною конструкцією, так і в ролі самостійного елементу обігріву. Основою даного механізму виступає нагрівальний кабель, який забезпечує утворення теплової енергії і за короткий час здатен прогріти приміщення при мінімальному споживанню електроенергії.



Види кабелів і їхні конструктивні особливості

За основним типом розрізняють кабельні вироби одножильного та двожильного типу.

Нагрівальний кабель одножильний складається з:

  • Одної ізольованої жили нагріву. Ізоляція може бути виготовлена з фторопласту або поліетилену.
  • Жили заземлення. Які виготовлені з мідного сплаву.
  • Загального металевого екрану. Його структура може мати суцільний або сітчастий конструктив.
  • Внутрішньої оболонки з полівінілхлориду.
  • Двох кінцевих з’єднувальних муфт.

Двожильний нагрівальний кабель відрізняється від одножильного наявністю двох ізольованих провідників.

Відмітимо, що підключення двожильного нагрівального кабелю, ціна якого не набагато вища від одножильного, виконується тільки з одного кінця конструкції. Одножильний тип обладнання необхідно підвести до джерела живлення з двох сторін, що дещо ускладнює процес монтажу механізму.



Монтаж та застосування кабельних механізмів

Нагрівальний кабель для теплої підлоги може мати різну потужність та діаметр, що безпосередньо впливає на процес монтажу виробу на підлогову основу.

Нагрівальний кабель для підлоги малого діаметру (3-4мм) можна прокладати, без наявності товстої бетонної стяжки, в тонку клейку суміш. За рахунок цього нагрівальний елемент розташований близько до поверхні та забезпечує швидкий підігрів підлогового покриття та загального простору. Дані системи використовуються в закритих приміщеннях і успішно можуть використовуватись в кімнатах із підвищеним показником вологості (ванні кімнати, душові).

Тонкий нагрівальний кабель для підлоги, ціна якого доступна для споживача, може представляти собою самостійний виріб або розташовуватись на сітчастій основі з скловолокна. Одножильні та двожильні нагрівальні мати реалізують у вигляді рулонів, і встановлюються шляхом розстилання сітчастого полотна на підготовлену будівельну основу. Кабель вмонтований з чітким кроком, що тягне за собою фіксовану потужність конструкцій при його роботі. Крок монтажу кабелю при його встановленні можна вибирати, що дозволяє регулювати показник потужності теплої підлоги при кінцевому функціонуванні.

Високопотужний нагрівальний кабель для теплої підлоги, ціна якого також прийнятна, відрізняється своєю універсальністю, оскільки дозволяє обігрівати не тільки внутрішні приміщення, а також і вуличні елементи, наприклад: водостічні труби, дахи будинків, грунтові площі та ін.. Таке обладнання відрізняється підвищеним показником міцності, воно стійке до впливу зовнішніх факторів та механічного пошкодження. В приміщенні його монтаж здійснюється в цементно-піщану суміш товщиною в 3-5см.  Регулюючи крок монтажу одножильної чи двожильної системи даного типу, можливо вибирати оптимальну потужність теплої підлоги, яка підходить під будь-який тип приміщення.



Основні переваги опалювальних систем на основі нагрівального кабелю

Відмітимо головні переваги нагрівальних кабелів:

  • Низьке споживання електроенергії.
  • Можливість монтажу під довільне підлогове покриття.
  • Висока ефективність.
  • Надійність.
  • Простота в монтажі та використанні.
  • Довговічність.
  • Можливість використання конструкцій без дозвільних документів зі сторони різних інстанцій.

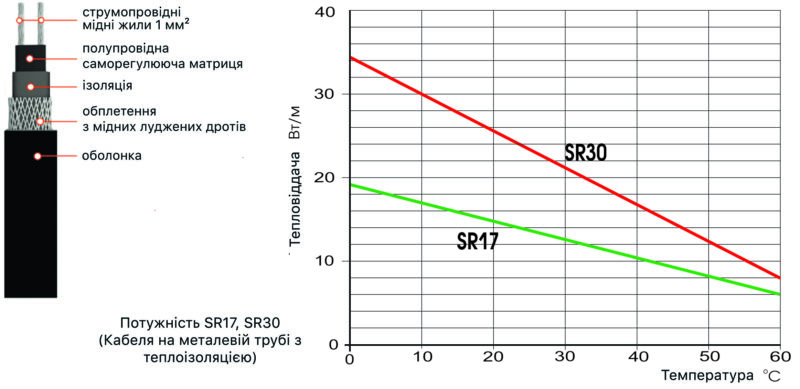

Саморегулюючі нагрівальні кабелі ЕASYTHERM SELFREG SR



Саморегулюючі нагрівальні кабелі Еаsytherm SR 17 і Еаsytherm SR 30 призначені для зовнішнього застосування: системи сніготанення для покрівель, водостоків, захист вIд замерзання води і рідини в трубах. Також застосовуються для підтримки температури або підігріву різних рідин у трубопроводах і резервуарах. Стійкі до УФВ. У деяких випадках, рекомендується застосовувати у парі з терморегулятором та датчиком температури для уникнення перегріву. Саморегулюючі нагрівальні кабелі не потребують обслуговування при експлуатації. Саморегулюючі кабелі не мають холодних кінців і кінцевої муфти (постачається окремо). Гарантія 5 років.



Технічні  дані:
Номінальна напруга 230 В
Питома потужість SR 17 (при 10° С) 17 Вт/ м.пог.*
Питома потужість SR 30 (при 10° С) 30 Вт/ м.пог.*
Товщина кабелю 11 мм * 6 мм
Мінімальний радіус вигину 33 мм
Макс. робоча температура увімк./ вимк. 65° С / 85° С
Тип кабелю Двожильний екранований
Клас захисту IP 67
Струмоведучі проводи 1 мм²
Опір обплетення Не більш 13 Ом / км
Гарантія 5 років
Мінімальна температура монтажу *- 25° С
Зовнішня ізоляція Термопластичний еластомер



* Питома потужність нормується при встановленні на теплоізольовану металеву трубу з приклеюванням кабелю до поверхні алюмінієвим скотчем





Найменування Опис Ціна, грн.
SR 17 Кабель саморегулюючий Easytherm SR 17, 1м 180
SR 30 Кабель саморегулюючий Easytherm SR 30, 1м 180
Easy kit Набір для підключення до електромережі: ізоляційні матеріали та муфти 170
